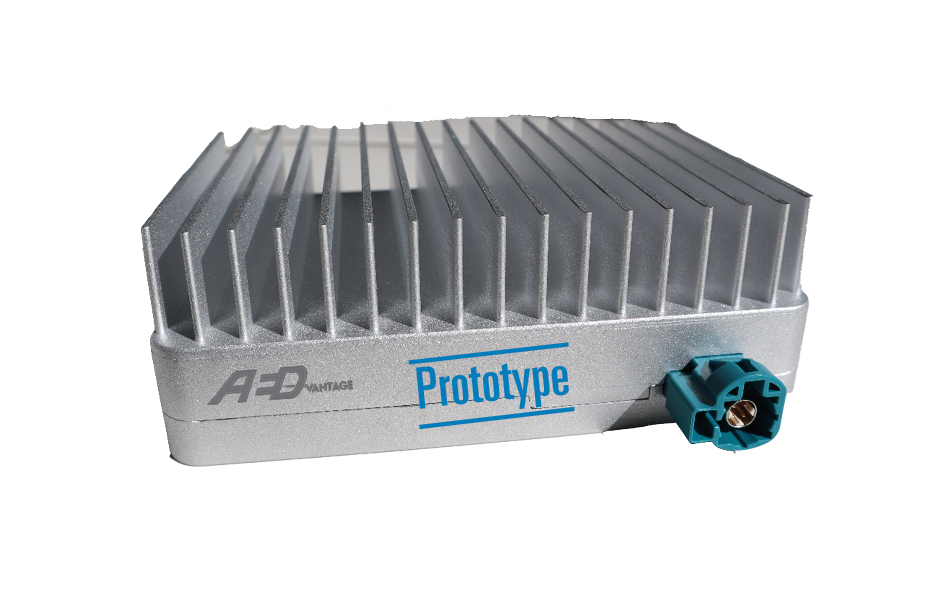

SLA – SerDes Logging Adapter

  • SerDes Logging & Replay
  • diferentes variantes de SLA disponibles
  • hasta 4 canales de vídeo
  • enlace de hasta 20 Gb/s a través de SFP+
  • compatible con GMSL2, GMSL3 (Maxim/ADI) o FPD Link III y IV (Texas Instruments)
  • Sincronización horaria gPTP, PTP
Variantes
SLA Product Brochure (PDF, 2 MB)

Información práctica

  • Data Sheets
  • User Instructions Manuals
  • Tutorials
Download Center

Aplicaciones

  • Grabación de datos SerDes
  • Re-inyección en un HiL
Más información
Contáctenos

Contacténos

¿Cómo podemos ayudarle?

Para obtener más información sobre nuestras ofertas de empleo, póngase en contacto con nosotros con su consulta específica y nos pondremos en contacto con usted lo antes posible.


Variantes de SLA y accesorios


SLA-1C-GMSL

  • SerDes Logging & Replay
  • 1 Channel
  • Coax
  • 10 Gb/s link over SFP+
  • GMSL2 up to 6 Gb/s (Maxim/ADI)
  • gPTP or PTP time sync.

SLA-1C10-FPD4

  • SerDes Logging & Replay
  • 1 Channel
  • Coax
  • 10 Gb/s link over SFP+
  • FPD Link III & IV up to 6 Gb/s (Texas Instruments)
  • gPTP or PTP time sync.

SLA-1S-GMSL

  • SerDes Logging & Replay
  • 1 Channel
  • STP (Shielded Twisted Pair)
  • 10 Gb/s link over SFP+
  • GMSL2 up to 6 Gb/s (Maxim/ADI)
  • gPTP or PTP time sync.

SLA-4C-GMSL

  • SerDes Logging & Replay
  • 4 Channel
  • Coax
  • 30 Gb/s link over optical MPO
  • GMSL2 up to 6 Gb/s (Maxim/ADI)
  • gPTP or PTP time sync.

SLA-4C10-FPD

  • SerDes Logging & Replay
  • 4 Channel
  • Coax
  • 10 Gb/s link over SFP+
  • FPD Link III up to 4,15 Gb/s (Texas Instruments)
  • gPTP or PTP time sync.

SLA-4C20-GMSL3

  • SerDes Logging & Replay
  • 4 Channel
  • Coax
  • 20 Gb/s link over SFP+
  • GMSL2, GMSL3 up to 12 Gb/s (Maxim/ADI)
  • gPTP or PTP time sync.

SLA – DCDC – 30W

La fuente de alimentación aislada galvánicamente para el SLA está especialmente diseñada para configuraciones de prueba de automóviles y evita bucles de tierra, especialmente cuando se utilizan líneas de señal coaxiales.

  • Amplio rango de tensión de entrada.
  • Hasta 30 W de potencia de salida.
  • Dos pines de activación.

CAJA DE EXTENSIÓN SLA

Se utiliza una caja de extensión SLA para registrar protocolos adicionales. La placa adaptadora se usa a menudo para registrar interfaces de depuración de una ECU u otras interfaces paralelas a los datos del sensor.

  • Muchos tipos de interfaces compatibles, como Ethernet RGMII (1 Gbit/s), MIPI CSI-2.
  • Sellado de tiempo de alta precisión que incluye sincronización externa por SLA.

HiL-Framework

Nuestra aplicación de software le permite desempaquetar los datos del sensor registrados en vivo en su sistema HiL y finalmente enviarlos a su ECU (reinyección).

  • Utilizado en entornos HiL de bucle abierto como inyección de datos.
  • Reinyección de escenas grabadas almacenadas en formato PCAP o MDF.
  • Alta eficiencia informática para los requisitos de hardware más bajos posibles para el ordenador.
  • Velocidad total de datos de la aplicación de hasta 15 Gbit/s (3 Gbit/s para cada SLA; podría ser mayor o menor según el rendimiento del ordenador).
  • Sincronización de tiempo de alta precisión.
  • Y más…

Software de descompresión

Algoritmo de descompresión basado en OpenCL altamente optimizado.

  • Utiliza GPU, así como potencia de procesamiento de CPU multinúcleo y muchos núcleos.
  • Formato de archivo PCAP.
  • Admite datos grabados comprimidos basados ​​en filas.
  • Alto rendimiento gracias al procesamiento masivo en paralelo JPEG-1 sin pérdidas.

Software de compresión / descompresión de MDF

Parte de la cadena completa de herramientas para sistemas de validación.

  • Flexibilidad por algoritmo de compresión y descompresión.
  • Formato de archivo MDF.
  • JPEG-1 y LZRW1-A sin pérdidas.

Aplicaciones con el SLA

Las funciones de vehículos autónomos y semiautónomos deben validarse en la fase de desarrollo de diferentes clases de vehículos. Esto da como resultado enormes cantidades de datos generados por las cámaras, sistemas LiDAR, radar y otros sensores.

Estos datos tienen que ser interpretados por unidades de control en el vehículo para permitir posteriormente la conducción autónoma. Nuestra familia de adaptadores de registro SerDes (familia SLA) lo ayuda a registrar la enorme variedad de datos en vehículos de prueba y usarlos para varias fases de validación. Como miembro de Automotive SerDes Alliance (ASA), también promovemos la estandarización de la tecnología SerDes en el mercado automotriz.

El reto

Dado que las cámaras de alta resolución se utilizan cada vez más en los vehículos, se generan altas tasas de datos en la ruta de la señal entre los sensores y la unidad de control.

Por un lado, la dificultad radica en enviar los datos a la unidad de control del receptor con baja latencia sin perturbar el funcionamiento normal. Por otro lado, los paquetes de datos deben tener un sello de tiempo a la vez, opcionalmente comprimidos en directo, empaquetados y finalmente enviados a un registrador de datos.

La solución

Nuestro adaptador de registro SerDes (adaptador de registro serializador/deserializador), SLA para abreviar, garantiza todos estos desafíos. Sirve como puente de datos entre los sensores y las ECU. Al hacerlo, administra los datos

  • sin pérdidas y sin retrasos perceptibles a la unidad de control,
  • les proporciona marcas de tiempo de alta precisión,
  • y pasa los datos a un registrador de datos.

Registro de datos en un vehículo de pruebas

El SLA se conecta en la línea SerDes entre el sensor y la ECU sin que el sistema note que hay algo en medio. Nuestro dispositivo …

… envía los datos del sensor a la ECU para su procesamiento normal en el vehículo. Al mismo tiempo, el SLA estampa los datos recibidos con una marca de tiempo precisa, empaqueta los datos y los envía al registrador de datos a través de uno o varios puertos Ethernet de 10 Gb/s (SFP+).

Reinyección en un entorno HiL

El SLA puede reinyectar datos de vídeo grabados o incluso recibir datos simulados para simulaciones en un entorno HiL.

open-loop

Supervise cómo reacciona el sistema en cada escenario registrado en el pasado (escenarios de validación reproducibles). El SLA recibe los paquetes de datos registrados a través de uno o varios puertos Ethernet de 10 Gb/s. A continuación, los datos se desempaquetan y descomprimen mientras se reconstruye el flujo de datos original paquete a paquete. El SLA envía el flujo de datos a la unidad de control exactamente en el mismo momento en que se grabaron los paquetes.

closed-loop

El SLA recibe los datos simulados, los desempaqueta y los utiliza para generar un flujo de datos que se envía a la unidad de control con una latencia mínima. El ordenador de simulación suele evaluar al mismo tiempo la reacción de la unidad de control y ajusta en consecuencia el flujo de datos renderizado.
