ZoanR Switch

ZoanR Switch

  • Automotive Ethernet Switch mit zu 16 Automotive Ethernet Ports
  • Gerät aufwecken mit GPIO & CAN-FD & WAKE Inputs
  • AVB / TSN
  • VLAN, QinQ
  • MACSec
  • TC10
  • Erweiterbar mit unserer CruEther Produktfamilie

Nützliche Informationen

  • Data Sheets
  • User Instructions Manuals
  • Tutorials

ZoanR Switch Applikationen

  • Schließen Sie bis zu 16 Automotive Ethernet Ports gleichzeitig an
  • Effiziente Datenverteilung
  • 10 Gb/s Ethernet Link (SFP+)
Kontaktiere uns

Kontakt

Du hast Fragen?
Dann schreibe uns einfach

Für weitere Informationen zu unseren Automotive-Produkten und -Services kontaktiere uns und wir werden uns so schnell wie möglich mit dir in Verbindung setzen.

ZoanR Switch – Automotive Networking mit bis zu 16 Ports

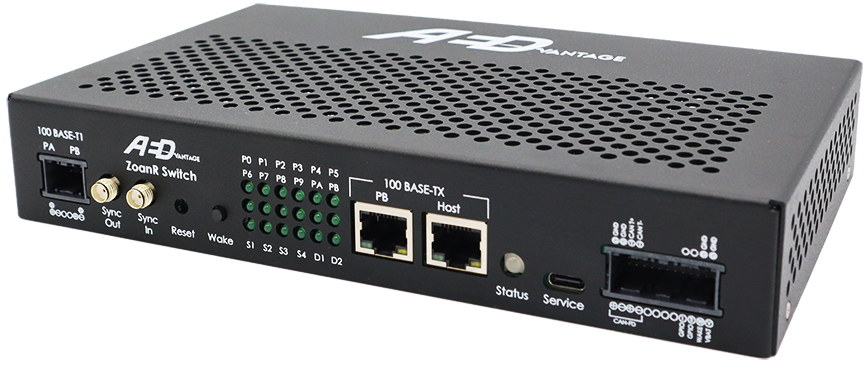

Der ZoanR Switch ist ein Automotive Ethernet Switch mit AVB/TSN-Fähigkeiten, VLAN-Unterstützung, QinQ Double Tagging, MACsec und TC10 Sleep/Wakeup-Funktionalität. Mit bis zu 16 Automotive Ethernet Ports ist das Gerät für die zonale Architektur zukünftiger Fahrzeugarchitekturen gerüstet.

Der ZoanR Switch besticht durch eine breite Palette an Anschlüssen, Statussignalen und Standards:

  • Bis zu 16 Automotive Ethernet Ports
  • 1x WAKE Input
  • 2x GPIO
  • 1x CAN-FD Input
  • 1PPS Sync IN/OUT
  • Status LEDs für jeden einzelnen Port
  • AVB / TSN Time Sensitive Network (IEEE 802.1AS, IEEE 802.1BA)
  • VLAN Support (IEEE802.1Q) [QinQ–Double Tagging Unterstützung]
  • MACsec (IEEE 802.1AE) Unterstützung
  • OPEN Alliance TC10 Sleep/Wake Unterstützung
  • Web Server Konfiguration

Das Gerät verfügt standardmäßig über eine große Anzahl von Automotive-Ethernet-Anschlüssen. Sie können das Gerät nach Ihren Bedürfnissen konfigurieren. Verwenden Sie die unten aufgeführte Konfigurationsmatrix, um Ihr Gerät zu bestimmen.

Versorgung: 12V oder 24V

Betriebstemperatur -40 … +85 °C

Abmessungen: ~200/213 x 130 x 36 mm

Wählen Sie zwischen 4 verschiedenen Varianten, um Ihren Anforderungen gerecht zu werden

ZoanR Switch Applikation

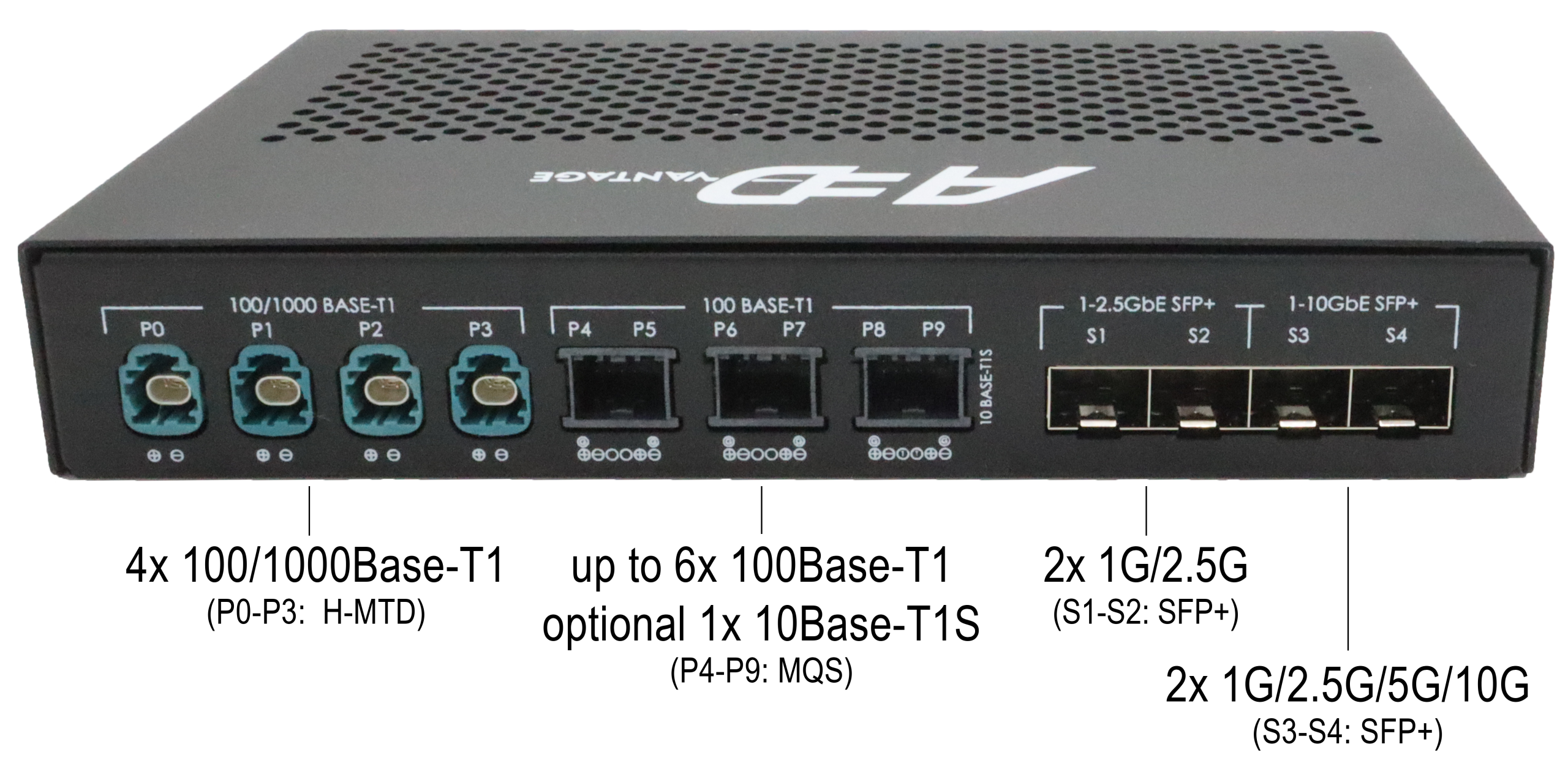

Der ZoanR Switch verfügt über 4 SFP+ Steckplätze, die mit unseren CruEthern zu Automotive Ethernet-Ports werden. Verwenden Sie den CruEther 10G SFP, um Multi-Gigabit-Automotive-Ethernet (2,5G/5G/10G) anzuschließen, oder erweitern Sie das Gerät mit zusätzlichen 1000Base-T1-Ports, indem Sie unseren CruEther 1G SFP verwenden.

CruEther 10G SFP, Multigigabit Automotive Ethernet Converter

CruEther 1G SFP, Automotive Ethernet Converter
